埋込型ひずみゲージ

コンクリート構造物内のひずみを測定する埋込型ひずみゲージです。
ニッケルクロム合金箔グリッドの有効ゲージ長は100mmで、骨材の各種ひずみを平均化して検出します。
ボディは強靭なポリマー結合体で形成されており、コンクリート注入時の機械的損傷に耐え、
しかもコンクリート構造物の補強効果への影響を最小限にし、対湿度、対腐食性に優れています。
最大のひずみ感度を確保するためポリマー結合体に埋め込まれたグリッドは自己温度補償式ですので、
温度による見かけひずみを最小限に抑えることができます。
各ゲージとも高過重に耐えられるAWG22 (φ0.634mm)のリードケーブル (3m)が取り付けられています。
ケーブルは3線式ですので、温度の影響を最小限に抑えることができます。
また、リードケーブルの長さはオプションで変更することができます。
延長ケーブル (322-DJV)も用意しています。

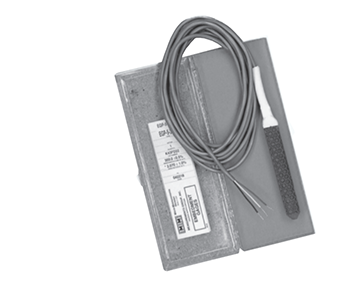

埋込型ひずみゲージ製品画像
型式番号 抵抗値 (Ω) ゲージ有効長 (mm) リードケーブル長 (m) ボディ寸法 (mm) 使用温度範囲 (℃)
長さ 厚さ
EGP-5-120 120 ±0.8% 100 3 130 17 10 -5℃ ~ 50℃
EGP-5-350 350 ±0.8%
