ひずみゲージ

アクセサリ

ゲージ端子

材質及び使用温度範囲

型式 ベース材質 使用温度範囲 端子材質
CEG-⃞⃞ エポキシガラス -75℃ ~ 260℃ 銅箔
CPF-⃞⃞ ポリイミド -269℃ ~ 150℃

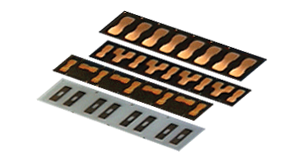

CEG

Cパターン 仕様

端子パターン 型式 数量 寸法(mm) 寸法図&接続図
A B C D
CEG-25C CEG-25C 70枚(4極/枚) 2.7 1.65 0.64 0.64 C-pattern
CPF-25C
CEG-38C CEG-38C 60枚(4極/枚) 3.4 2.41 0.76 0.97
CPF-38C
CEG-50C CEG-50C 50枚(4極/枚) 4.5 3.18 0.91 1.27
CPF-50C
CEG-75C CEG-75C 30枚(4極/枚) 6.4 4.83 1.02 1.91
CPF-50C
CEG-100C CEG-100C 20枚(4極/枚) 6.4 6.35 1.78 2.54
CPF-100C
CPF-150C CEG-150C 10枚(4極/枚) 12.1 9.53 1.78 3.81
CPF-150C

▲ このページの先頭に戻る

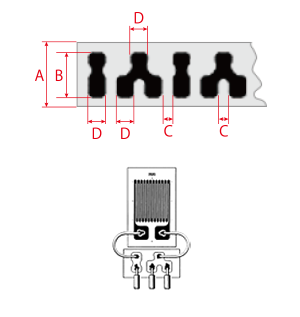

Dパターン 仕様

端子パターン 型式 数量 寸法(mm) 寸法図&接続図
A B C D
CEG-50D CEG-50D 30枚(4極/枚) 4.5 3.18 0.91 1.27 D-pattern
CPF-50D
CEG-60D CEG-60D 25枚(4極/枚) 5.3 3.81 0.97 1.52
CPF-60D
CEG-75D CEG-75D 20枚(4極/枚) 6.4 4.83 1.02 1.91
CPF-75D
CEG-100D CEG-100D 15枚(4極/枚) 8.4 6.35 1.27 2.54
CPF-100D

▲ このページの先頭に戻る

Sパターン 仕様

端子パターン 型式 数量 寸法(mm) 寸法図&接続図
A B C D E
CEG-21S CEG-21S 200枚(4極/枚) 3.2 1.6 0.53 0.53 1.07 S-pattern
CEG-42S CEG-42S 100枚(4極/枚) 5.2 3.18 1.07 1.07 2.13
CEG-63S CEG-63S 100枚(2極/枚) 7.4 4.83 1.6 1.6 3.2
CEG-83S CEG-83S 60枚(2極/枚) 9.4 6.35 2.11 2.11 4.22

▲ このページの先頭に戻る

CPF-AST(C・Dパターンセット)

ゲージ端子(ポリイミドベース)のCパターン、Dパターンの各サイズを2枚ずつ(150C、100Dは各1枚ずつ)計18枚のセットです。
Cパターン 数量
CPF-AST_C CPF-25C 2枚(4極/枚)
CPF-38C 2枚(4極/枚)
CPF-50C 2枚(4極/枚)
CPF-75C 2枚(4極/枚)
CPF-100C 2枚(4極/枚)
CPF-150C 1枚(4極/枚)
Dパターン 数量
CPF-AST_D CPF-50D 2枚(4極/枚)
CPF-60D 2枚(4極/枚)
CPF-75D 2枚(4極/枚)
CPF-100D 1枚(4極/枚)

▲ このページの先頭に戻る

ケーブル

ケーブルの型式番号の見方

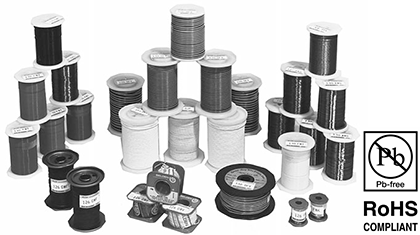

ケーブルの総合写真

単芯ケーブル

タイプ 品番  標準外径(mm)  標準条長(m) 導体 被覆材 使用温度範囲
単芯ケーブル エナメル線 AWP 134-AWP 0.1601 150 ポリウレタン -75℃ ~ 150℃
136-AWP 0.1270 150
AWN 127-AWN 0.3606 150 ナイロン/ポリウレタン -75℃ ~ 150℃
130-AWN 0.2546 150
134-AWN 0.1601 150
136-AWN 0.1270 150
AWQ 127-AWQ 0.3606 150 ポリイミド -269℃ ~ 315℃
130-AWQ 0.2546 150
134-AWQ 0.1601 150
ガラス繊維被覆線 GWF 126-GWF 0.4094 30 ニッケルメッキ銅 ガラス繊維 -269℃ ~ 480℃
300
エナメル線 HWN 137-HWN 0.1131 60 マンガニン ナイロン/ポリウレタン -10℃ ~ 50℃
JWN 142-JWN 0.06334 150 Balco® -10℃ ~ 150℃

▲ このページの先頭に戻る

単芯(撚り線)ケーブル

タイプ 品番 標準外径(mm) 標準条長(m) 導体 被覆材 使用温度範囲
単芯(撚り線)ケーブル すずメッキ撚り線 DWV 126-DWV 0.4094 30 すずメッキ銅 ビニル -50℃ ~ 80℃
銀メッキ撚り線 FWK 126-FWK 0.4094 7.5 銀メッキ銅 Kapton®(ポリイミド) -269℃ ~ 315℃
銀メッキ撚り線 FWT 130-FWT 0.2546 30 銀メッキ銅 Teflon® -269℃ ~ 260℃

▲ このページの先頭に戻る

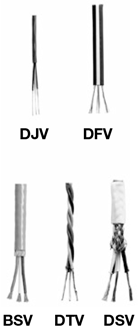

3芯ケーブル

タイプ 品番 標準外径(mm) 標準条長(m) 導体 被覆材 使用温度範囲
3芯ケーブル 3芯ツイスト線 DJV 322-DJV 0.6438 150 すずメッキ銅 PVC (塩化ビニル)
3芯フラットケーブル DFV 326-DFV 0.4094 30 すずメッキ銅 ビニル -50℃ ~ 80℃
300
330-DFV 0.2546 30 PVC(塩化ビニル)
300
3芯ツイスト線 BSV 326-BSV 0.4094 30
300
3芯ツイスト線 DTV 326-DTV 0.4094 30 すずメッキ銅 ビニル
300
3芯ツイストシールド線 DSV 326-DSV 0.4094 30 すずメッキ銅 ビニル
300
FFE_type 3芯フラットケーブル FFE 330-FFE 0.2546 30 銀メッキ銅 Teflon® -269 ~ 260℃
300
FJT_type 3芯ツイスト線 FJT 330-FJT 0.2546 30 銀メッキ銅 Teflon®
300
FTE 336-FTE 0.1270 15 銀メッキ銅 Teflon®
326-FTE 0.4094 30 銀メッキ銅 Teflon®
150
330-FTE 0.2546 30 銀メッキ銅 Teflon®
150
3芯ツイストシールド線 GJF 326-GJF 0.4094 30 ニッケルメッキ銅 ガラス繊維 -269℃ ~ 480℃
300

▲ このページの先頭に戻る

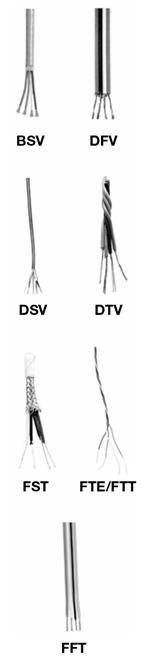

4芯ケーブル

タイプ 品番 標準外径(mm) 標準条長(m) 導体 被覆材 使用温度範囲
4芯ケーブル 4芯ツイスト線 BSV 426-BSV 0.4094 30 PVC(塩化ビニル) -50℃ ~ 80℃
300
4芯フラットケーブル DFV 426-DFV 0.4094 30 すずメッキ銅 ビニル
300
430-DFV 0.2546 30
300
4芯ペアツイスト
シールド線
DSV 422-DSV 0.6438 30 ポリプロピレン
300
424-DSV 0.5106 30
300
4芯ツイスト線 DTV 426-DTV 0.4094 30 ビニル
300
4芯ツイストシールド線 FST 430-FST 0.2546 30 銀メッキ銅 Teflon® -269℃ ~ 260℃
300
4芯ツイスト線 FTE 426-FTE 0.4094 30 Teflon®
150
FTT 436-FTT 0.1270 30 Teflon®
150
4芯フラットケーブル FFT 426-FFT 0.4094 30 Teflon®
150

▲ このページの先頭に戻る

平角ケーブル

平角ケーブルの型式番号の見方

タイプ 品番 幅(mm) 厚さ(mm) 標準条長(m) 被覆材 使用温度範囲
平角ケーブル ニッケルクラッド平角線 GL 1-GL-64-001 0.4 0.025 15 被覆なし -269℃ ~ 480℃
平角ニクロム線 KL 1-KL-16-002 1.6 0.05 15 被覆なし -269℃ ~ 1,100℃
平角ニクロム線 KL 1-KL-08-003 3.2 0.08 15 被覆なし -269℃ ~ 1,100℃
平角ニクロム線 KL 1-KL-08-005 3.2 1.27 15 被覆なし -269℃ ~ 1,100℃

▲ このページの先頭に戻る

配線工具

熱式ワイヤーストリッパー WTS

細線の被覆除去の際、通常のワイヤーストリッパー(機械刃)では金属導体を傷つける恐れがありますが、WTSは加熱溶融によってストリップするため、芯線にダメージを与えることがありません。対象被覆により加工温度をダイヤル調整可能です。作業効率を上げるフットスイッチも付属しています。

熱式ワイヤーストリッパー WTS

型式 入力電源 加工対象 セット内容
被覆材質 ケーブルサイズ
WTS-1 AC 110V PVC、ナイロン、ポリエチレン、および
テフロンも含めた樹脂被覆全般
AWG36 ~ AWG18
(外径0.1mm ~ 1.0mm)
・電源ユニット
・ハンドピース(こて部)
・フットスイッチ
・電源コード
WTS-2 AC 220V

結線用熱収縮チューブ

結線用熱収縮チューブ

品番 収縮前内径(φmm) 加熱収縮後内径(φmm) 収縮温度 被覆材 使用温度範囲 長さ(mm) 数量
HST-1 3.2 0.6 135℃以上 ポリオレフィン樹脂 -55℃ ~ 110℃ 150 8本/パック
