テスタ Model 1300

DC15Vで20,000MΩまでの絶縁抵抗(漏れ)を読み取ります。貼り付けたゲージの抵抗と精密標準抵抗値との偏差を0.02%の分解能で測定します。
接着したひずみゲージの抵抗値を測定します。ボタンを押すだけで計測。リード線も含め、完全なゲージ回路の形成を実証します。

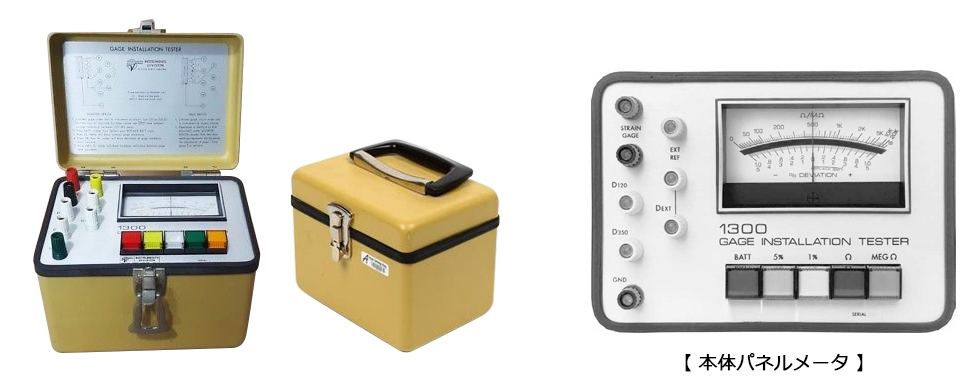

テスタ Model 1300製品画像
仕様
入力回路 ゲージ ① 3ワイヤクォーターブリッジ(120Ω&350Ω)
② ハーフブリッジ
抵抗測定 2線式(中央目盛 500Ω&500MΩ)
入力ケーブル AWG26(φ0.4mm)テフロン被覆4芯ツイスト-
ケーブル(1.2m)
アースクリップ、すずメッキ線(3本)付
目盛 目盛長:76mm
精度:±1%(全レンジ)
本体重量 1.6kg(バッテリー含む)
動作温度範囲 -10℃ ~ 50℃
アルミケース寸法 125mm(H)× 180mm(W)× 126mm(D)
バッテリー 9V型電池 × 4個
※1,000~5,000回のテストが可能
モード一覧
本体パネルのワンタッチボタン(モーメンタリ式)により、5つのモード切替が可能です。
〔BATT〕
バッテリーチェック
〔5%〕
偏差±5%
〔1%〕
偏差±1%
〔Ω〕
ゲージ抵抗
〔MEG Ω〕
絶縁抵抗
偏差モード レンジ切替 ±1%及び±5%
※フルスケール(中央ゼロの左右各50目盛)
精度 1%レンジ:0.04% ΔR
5%レンジ:0.2% ΔR
印加電圧 DC1.0V(ゲージごと)
絶縁抵抗モード 測定範囲 5MΩ ~ 20,000MΩ(中央目盛500MΩ)
精度 一目盛
試験電圧 DC15V(開回路)
抵抗モード 5Ω~20kΩ 中央目盛:500Ω
精度
テスト電圧:DC12V(開回路電圧)、
(DC0.4V@120Ω)
