フリーフィラメント型高温用線ひずみゲージ
- ガスタービンや車の排気管、コンプレッサ翼の応力測定に最適

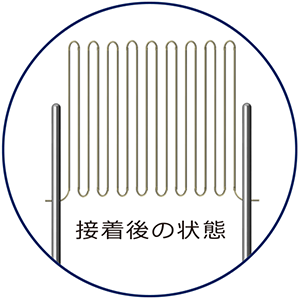

- 接着はフレームスプレー、またはセラミック接着剤を使用
※シムに貼り付けた溶接型も用意 - キャリアテープ付きで取付けが容易
HFH（Hoskins）シリーズ
- 高抵抗＆優れた酸化抵抗性
- 最高使用温度
- 816℃
- 用途
- 補償ゲージ、またはハーフブリッジ構成が必要な際に、高温下での静ひずみ測定に推奨
HFK（Karma）シリーズ
- 長寿命＆優れた安定性
- 最高使用温度
- 350℃
- 用途
- 長期モニタリング（監視）用途の静ひずみ測定に推奨
HFM（Moleculoy）シリーズ
- 酸化抵抗性、強度に優れる
- 最高使用温度
- 871℃
- 用途
- 高温下での振動テストに推奨
HFN（Nichrome）シリーズ
- 疲労強度特性と酸化抵抗性に優れる
- 最高使用温度
- 871℃
- 用途
- タービンブレード、エンジン、排気システム、発電所などにおける、動的応力測定に推奨
HFP（Platinum-Tungsten）シリーズ
- 高温酸化抵抗性に優れ、抵抗温度係数が小さく安定している
- 最高使用温度
- 1038℃
- 用途
- 航空宇宙産業や自動車産業など、各種試験や故障解析など幅広い用途に推奨
| シリーズ型式 （シリーズ名） |

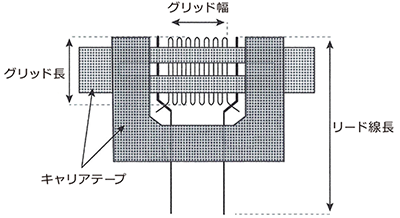

最高使用温度（℃） | 型式 | グリッド長 （mm） |
グリッド幅 （mm） |
ゲージ抵抗 （Ω） |
グリッド素材 | ゲージタイプ | ゲージ率 | リード線材質 | リード線寸法 |
|---|---|---|---|---|---|---|---|---|---|---|
| HFH （Hoskins） |
816 | HFH-12-63-SHW | 1.600 | 1.778 | 120 | カンタル合金 （Hoskins 875™) |
静ひずみ | 2.0 | カンタル合金 （Hoskins 875™) |
Φ0.076mm × 69.85mm |
| HFH-12-125-SHW | 3.175 | 1.270 | ||||||||
| HFH-12-250-SHW | 6.350 | 1.524 | ||||||||
| HFK （Karma） |
350 | HFK-12-125-ZCＷ | 3.175 | 3.936 | 120 | カルマ合金 （Evanohm） |
静ひずみ | 2.0 | クロメルA2 | |
| HFK-12-250-ZCＷ | 6.350 | 2.159 | ||||||||
| HFM （Moleculoy） |
871 | HFM-１0-063-SCＷ | 1.600 | 1.778 | 100 | 非磁性 ニッケルクロム合金 （Moleculoy®） |
動ひずみ | 熱処理なし 2.0 熱処理あり 2.4 |
クロメルA2 | |
| HFM-20-125-SCＷ | 3.175 | 1.778 | 200 | |||||||
| HFN （Nichrome） |
871 | HFN-12-063-SCW | 1.600 | 2.032 | 120 | ニクロムV | 動ひずみ | 2.0 | クロメルA2 | |
| HFN-12-125-SCＷ | 3.175 | 1.397 | 120 | |||||||
| HFN-12-250-SCＷ | 6.350 | 0.972 | 120 | |||||||
| HFN-35-250-SCＷ | 6.350 | 2.749 | 350 | |||||||
| HFP （Platinum- Tungsten） |
1038 | HFP-12-063-SPＷ | 1.600 | 2.032 | 120 | プラチナ/ タングステン合金 |
動ひずみ | 4.0 | プラチナ/ ニッケル |
|
| HFP-12-125-SPＷ | 3.175 | 1.397 | 120 | |||||||
| HFP-35-125-SPＷ | 3.175 | 0.972 | 350 | |||||||
| HFP-35-250-LPＷ | 6.350 | 2.749 | 350 | プラチナ/ ロジウム |
