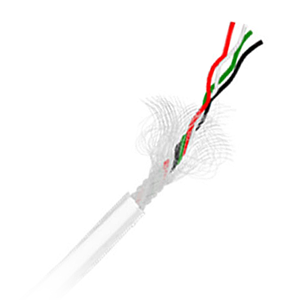

耐熱・耐久ミニチュアケーブル
- TAUシリーズ
- -196℃ ～ 200℃
- 耐熱・耐薬品性に優れる。
医療用途、半導体・電子回路等に最適なツイストシールド線

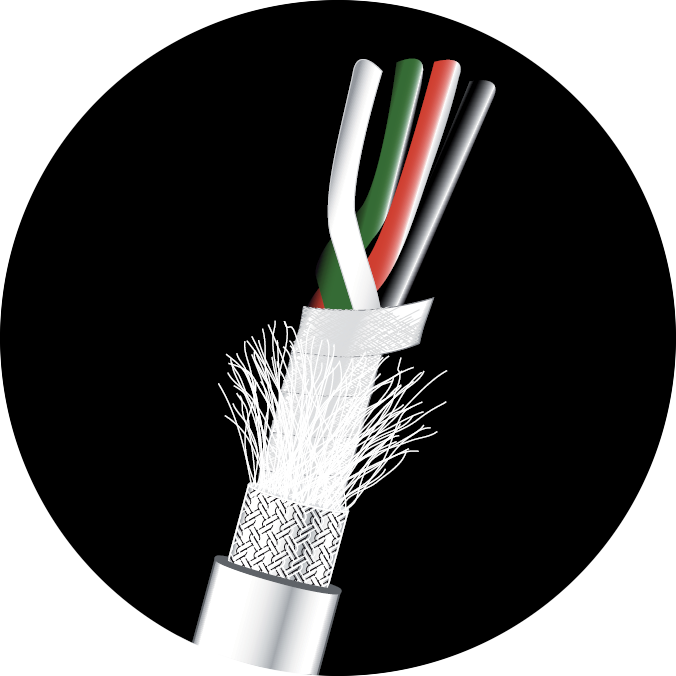

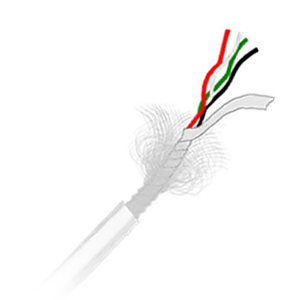

- TFAシリーズ
- -196℃ ～ 200℃
- 動的計測向け。
医療用途、半導体・電子回路等に最適なツイストシールド線（絶縁テープ付）

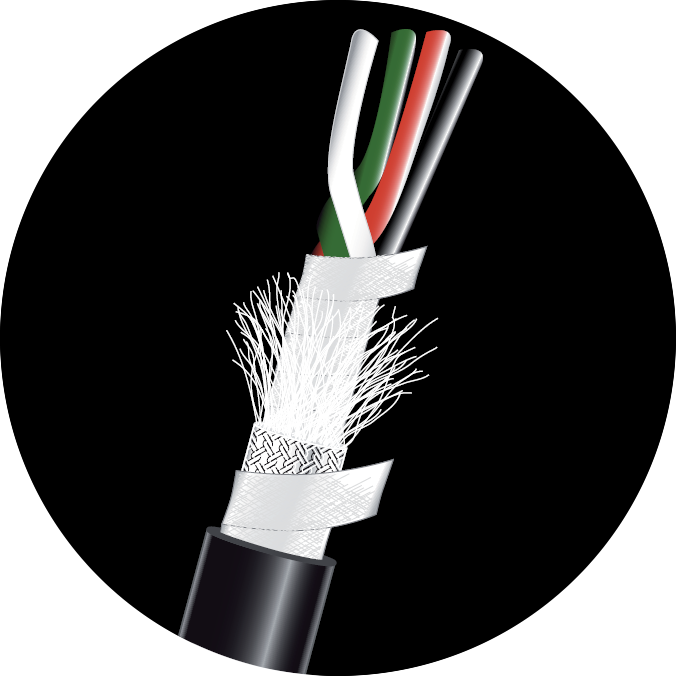

- TPUシリーズ
- -40℃ ～ 75℃
- ロボットやクラッシュテスト、医療用プローブ/センサ、加速度計等に最適な耐屈曲性ツイストシールド線（2層絶縁テープ付）

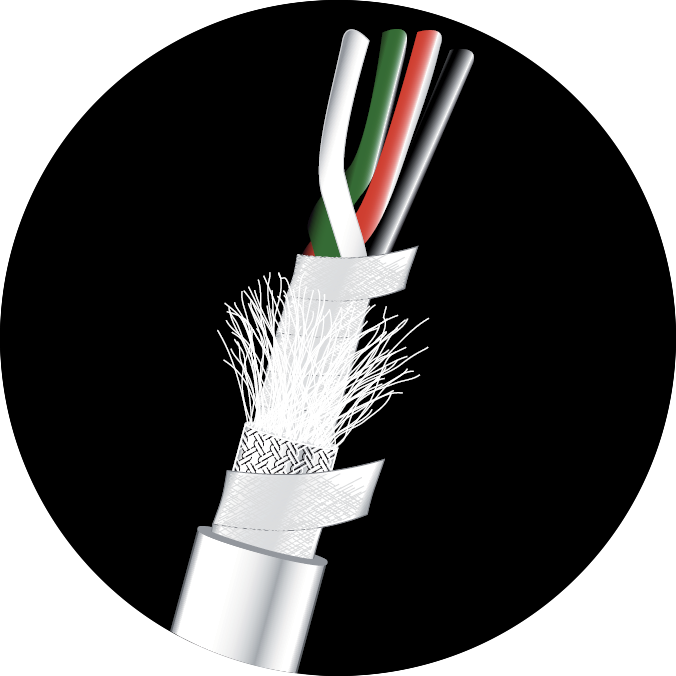

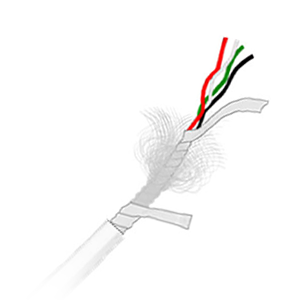

- TESシリーズ
- -40℃ ～ 120℃
- 耐熱・耐油性に優れる。
自動車や航空関連の研究開発における動的用途に最適なツイストシールド線（2層絶縁テープ付）

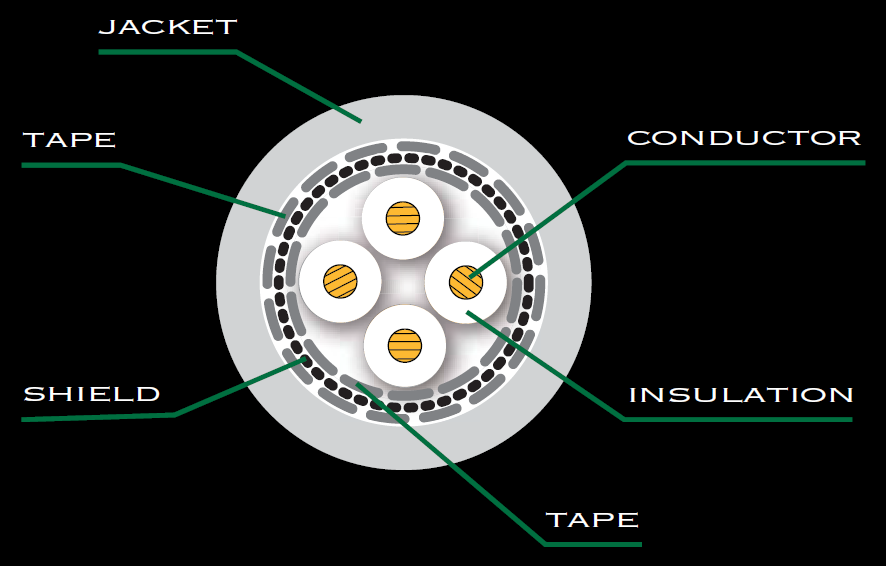

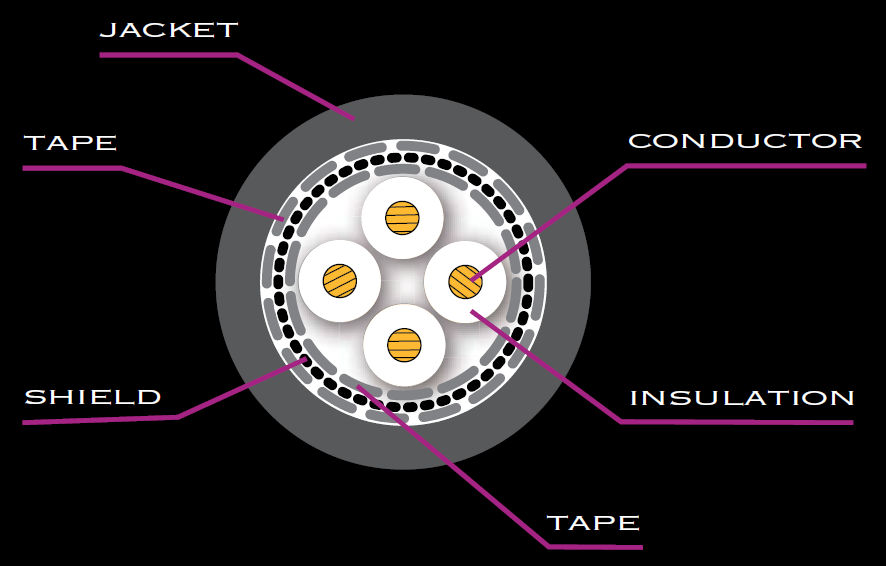

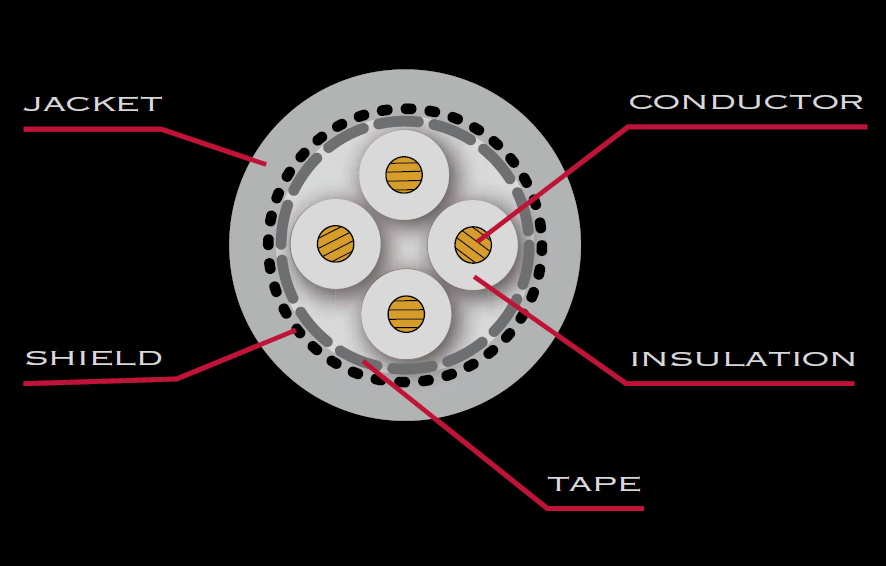

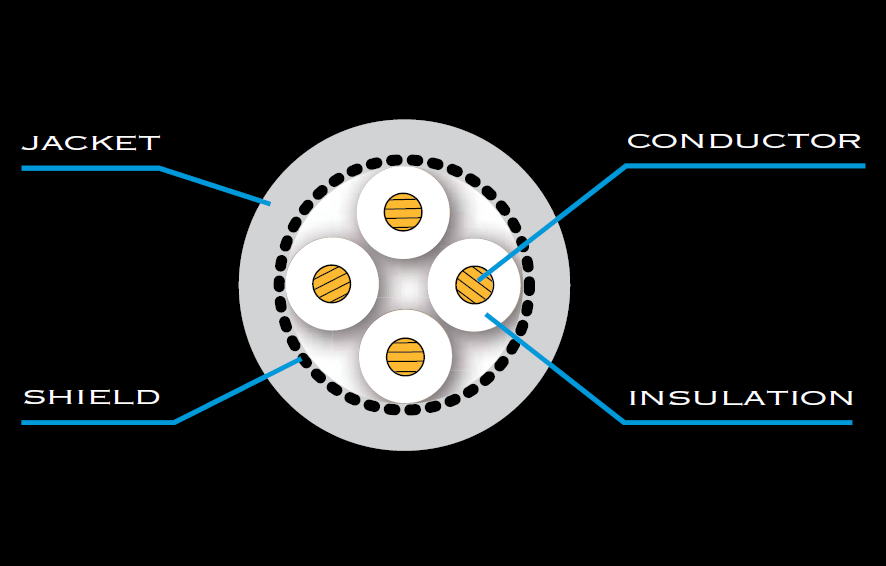

ケーブル構成
| 芯線 |
銀メッキ軟質銅 |
銀メッキ軟質銅 |
銀メッキ軟質銅 |
銀メッキ軟質銅 |
| シース |
PFA |
PFA |
PFA |
PFA |
| 絶縁テープ |
ー |
PTFE |
PTFE |
PTFE |
| シールド |
銀メッキ軟質銅 |
銀メッキ軟質銅 |
銀メッキ軟質銅 |
銀メッキ軟質銅 |
| 絶縁テープ |
ー |
ー |
PTFE |
PTFE |
| ジャケット |
PFA |
PFA |
ポリウレタン |
スチレン系
熱可塑性エラストマ |

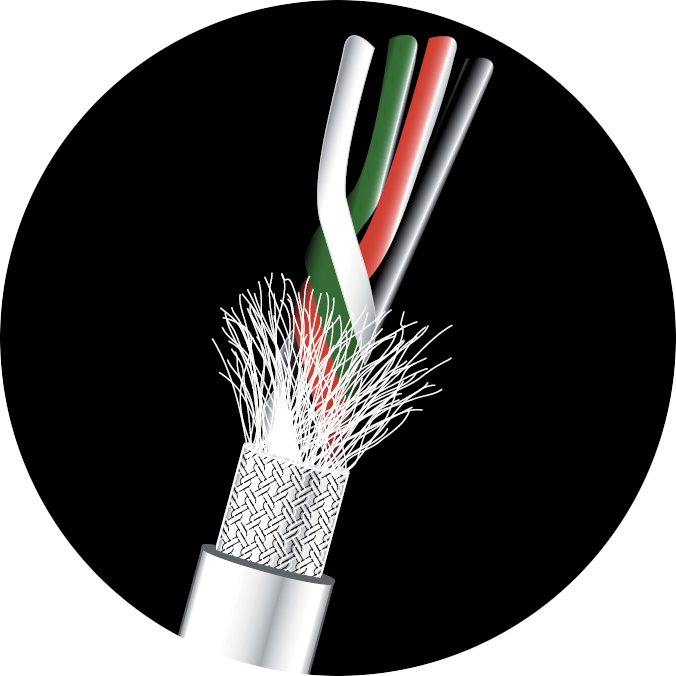

TAUシリーズ
仕様
| 使用可能温度（℃） |
-196 ～ 200 |
| 最小曲げ半径（mm） |
15 × Φ外径 |
| UL94規格※ |
V-0 |
| RoHS指令 |
2011/65/EU（RoHS2） |
| FDA |
認証済 |
※UL94（プラスチック材料の燃焼性試験）
ケーブルサイズ一覧
| AWG |
型番 |
芯線本数 |
外径（mm） |
質量（g/m） |
| 36 |
TAU-3607.01 |
1 |
0.72 |
1.4 |
| TAU-3607.02 |
2 |
1.03 |
2.3 |
| TAU-3607.03 |
3 |
1.08 |
2.6 |
| TAU-3607.04 |
4 |
1.16 |
3.1 |
| TAU-3607.05 |
5 |
1.26 |
3.6 |
| TAU-3607.06 |
6 |
1.35 |
4.1 |
| TAU-3607.07 |
7 |
1.35 |
4.3 |
| TAU-3607.08 |
8 |
1.62 |
5.2 |
| TAU-3607.12 |
12 |
1.72 |
6.4 |
| 32 |
TAU-3219.02 |
2 |
1.43 |
3.9 |
| TAU-3219.03 |
3 |
1.51 |
4.7 |
| TAU-3219.04 |
4 |
1.64 |
5.7 |
| TAU-3219.06 |
6 |
1.94 |
7.6 |
| TAU-3219.07 |
7 |
1.94 |
8.3 |
| TAU-3219.08 |
8 |
2.36 |
9.9 |
| TAU-3219.12 |
12 |
2.53 |
12.8 |
▲ このページの先頭に戻る
TFAシリーズ
仕様
| 使用可能温度（℃） |
-196 ～ 200 |
| 最小曲げ半径（mm） |
12 × Φ外径 |
| UL94規格※ |
V-0 |
| RoHS指令 |
2011/65/EU（RoHS2） |
| FDA |
認証済 |
※UL94（プラスチック材料の燃焼性試験）
ケーブルサイズ一覧
| AWG |
型番 |
芯線本数 |
外径（mm） |
質量（g/m） |
| 36 |
TFA-3607.08 |
8 |
1.83 |
6 |
| TFA-3607.10 |
10 |
1.87 |
7.3 |
| TFA-3607.12 |
12 |
1.91 |
7.9 |
| TFA-3607.16 |
16 |
2.09 |
9.4 |
| TFA-3607.19 |
19 |
2.17 |
10.3 |
| TFA-3607.24 |
24 |
2.76 |
12.6 |
| 34 |
TFA-3407.05 |
5 |
1.7 |
6.2 |
| TFA-3407.06 |
6 |
1.78 |
6.8 |
| TFA-3407.12 |
12 |
2.21 |
10.2 |
| 32 |
TFA-3219.03 |
3 |
1.74 |
6.4 |
| TFA-3219.004 |
4 |
1.84 |
7.1 |
| TFA-3219.05 |
5 |
2 |
8.3 |
| TFA-3219.06 |
6 |
2.14 |
9.2 |
| TFA-3219.08 |
8 |
2.56 |
11.3 |
| TFA-3219.10 |
10 |
2.64 |
12.7 |
| TFA-3219.12 |
12 |
2.73 |
14.2 |
▲ このページの先頭に戻る
TPUシリーズ
仕様
| 使用可能温度（℃） |
-40 ～ 75 |
| 最小曲げ半径（mm） |
12 × Φ外径 |
| RoHS指令 |
2011/65/EU（RoHS2） |
| FDA |
認証済 |
ケーブルサイズ一覧
| AWG |
型番 |
芯線本数 |
外径（mm） |
質量（g/m） |
| 36 |
TPU-3607.08 |
8 |
2.2 |
7.7 |
| TPU-3607.10 |
10 |
2.25 |
8.5 |
| TPU-3607.12 |
12 |
2.3 |
9.1 |
| TPU-3607.16 |
16 |
2.5 |
10.6 |
| TPU-3607.19 |
19 |
2.6 |
11.7 |
| TPU-3607.24 |
24 |
3.2 |
13.9 |
| 34 |
TPU-3407.12 |
12 |
2.7 |
11.8 |
| TPU-3407.16 |
16 |
3 |
14.2 |
| TPU-3407.19 |
19 |
3.1 |
15.5 |
| 32 |
TPU-3219.03 |
3 |
2.1 |
7.4 |
| TPU-3219.04 |
4 |
2.2 |
8.3 |
| TPU-3219.05 |
5 |
2.35 |
9.1 |
| TPU-3219.06 |
6 |
2.6 |
10.2 |
| TPU-3219.08 |
8 |
2.9 |
12.1 |
| TPU-3219.10 |
10 |
3.05 |
14.2 |
| TPU-3219.12 |
12 |
3.2 |
15.8 |
▲ このページの先頭に戻る
TESシリーズ
仕様
| 使用可能温度（℃） |
-40 ～ 120 |
| 最小曲げ半径（mm） |
12 × Φ外径 |
| UL94規格※ |
V-0 |
| RoHS指令 |
2011/65/EU（RoHS2） |
※UL94（プラスチック材料の燃焼性試験）
ケーブルサイズ一覧
| AWG |
型番 |
芯線本数 |
外径（mm） |
質量（g/m） |
| 36 |
TES-3607.08 |
8 |
2.2 |
7.7 |
| TES-3607.10 |
10 |
2.25 |
8.5 |
| TES-3607.12 |
12 |
2.3 |
9.1 |
| TES-3607.16 |
16 |
2.5 |
10.6 |
| TES-3607.19 |
19 |
2.6 |
11.7 |
| TES-3607.24 |
24 |
3.2 |
13.9 |
| 34 |
TES-3407.06 |
6 |
2.2 |
8.1 |
| TES-3407.12 |
12 |
2.7 |
11.8 |
| TES-3407.16 |
16 |
3 |
14.2 |
| 32 |
TES-3219.03 |
3 |
2.1 |
7.4 |
| TES-3219.04 |
4 |
2.2 |
8.3 |
| TES-3219.05 |
5 |
2.35 |
9.1 |
| TES-3219.06 |
6 |
2.6 |
10.2 |
| TES-3219.08 |
8 |
2.9 |
12.1 |
| TES-3219.10 |
10 |
3.05 |
14.2 |
| TES-3219.12 |
12 |
3.2 |
15.8 |
