溶接型ひずみゲージ

構造物や構造部材に点溶接できるよう金属ベースに精密箔ゲージを接着したセンサです。
最低限の表面処理で容易に取り付けることができます。
取付に接着剤を使用しませんから巨大な構造物にひずみゲージが加熱接着する問題もありません。
加熱や取付け時間の短縮などが要求される実験室での試験にも最適です。

ゲージ長＆パターン記号		キャリアプレート(mm)			ゲージ寸法 (mm)		ベース寸法 (mm)		シリーズ別型式番号 ※⃞内は自己温度補償番号が入ります	抵抗値
		長さ	幅	厚さ	ゲージ長	ゲージ幅	ベース長	ベース幅
W250A		16.0	8.6	0.13	5.84	3.18	11.2	4.3	CEA-⃞-W250A-120	120Ω ±0.4％
									CEA-⃞-W250A-350	350Ω ±0.4％
W250C		22.9	22.9	0.13	5.84	3.18	11.2	4.3	CEA-⃞-W250C-120	120Ω ±0.4％
									CEA-⃞-W250C-350	350Ω ±0.4％
W250B		22.4	8.1	0.13	6.35	3.18	15.7	4.3	LWK-⃞-W250B-350	350Ω ±0.4％
W250D		29.2	29.2	0.13	6.35	3.18	15.7	4.3	LWK-⃞-W250D-350	350Ω ±0.4％
W200B (温度センサ)		18.0	10.9	0.13	5.08	5.08	13.1	6.6	WWT-TG-W200B-050	50Ω ±0.4％

▲ このページの先頭に戻る

LEAシリーズ ( ゲージリード付き溶接型ひずみゲージ )

保護コーティング済みゲージリード付きの溶接型ひずみゲージです。
ゲージリードは用途に応じてR、T、Lの3タイプを用意しています。

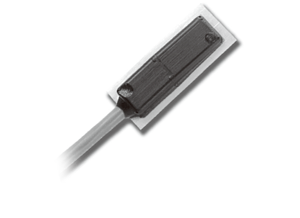

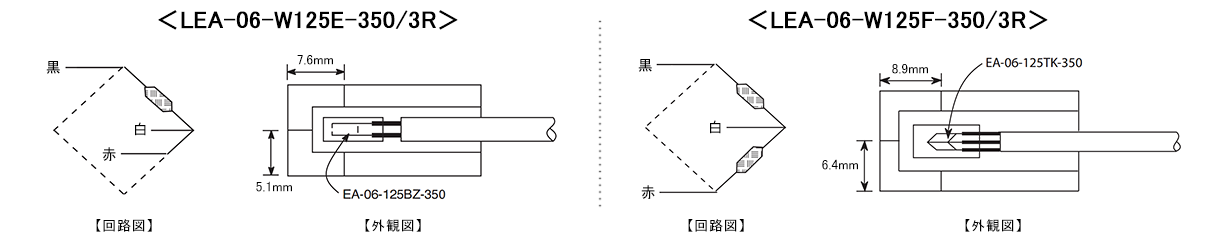

Rタイプ ゲージリード

Rタイプは主に鉄道や土木構造物などの分野で使用されています。
優れた疲労特性と高ひずみ領域が特徴で、長期間の屋外使用や、短期間での水や油を被る場所、浅い水深 (60cm)での
使用が可能です。
ビニール被覆は強溶媒 (とくにMEK)に弱いので避けて下さい。
また、氷点下における長期間の使用は、ビニール被覆が損傷する恐れがあるため取り扱いに注意してください。

型式番号	公称抵抗値 (Ω)	公称ゲージ率	グリッドジオメトリ	ゲージ長	リード線	シム寸法 (mm)
						シム長	シム幅
LEA-06-W125E-350/3R	350	2.0	Axial	3.175	ビニル	20.32	10.16
LEA-06-W125F-350/3R	350	2.0	Shear	3.175	ビニル	25.4	12.7

▲ このページの先頭に戻る

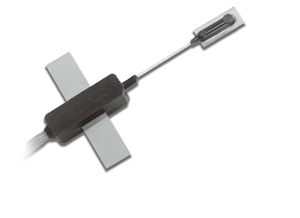

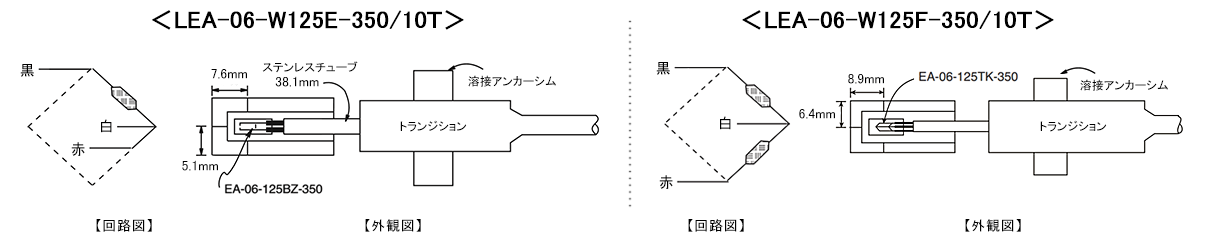

Tタイプ ゲージリード

Tタイプは通常、橋やダム、ビルなどの大型構造物、また海水にさらされる (最長1年間)場所などで使用されていて、
最大3.4MPaまでの対水圧性を備えており、オイルも含め浸漬 (最長14日間)にも耐えられるよう設計されています。
ひずみゲージからトランジションまでの配策を担うステンレス製のフレキシブルチューブは、
ストレインリリーフを使用するのと同様に、センサ部の高精度な位置決めが可能です。

型式番号	公称抵抗値 (Ω)	公称ゲージ率	グリッドジオメトリ	ゲージ長	リード線	シム寸法 (mm)
						シム長	シム幅
LEA-06-W125E-350/10T	350	2.0	Axial	3.175	シールドビニル	20.32	10.16
LEA-06-W125F-350/10T	350	2.0	Shear	3.175	シールドビニル	25.4	12.7

▲ このページの先頭に戻る

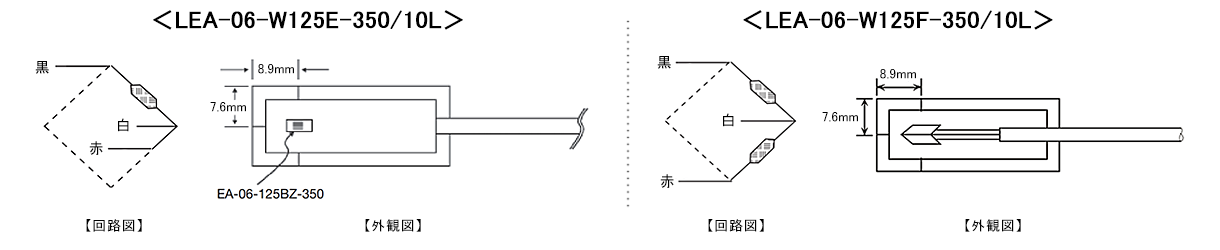

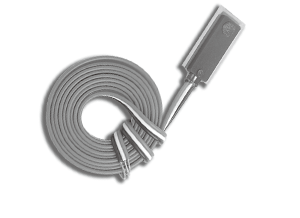

Lタイプ ゲージリード

LタイプはトランジションはありませんがTタイプと同様の性能です。
センサが受けるひずみが小さい場合や、リード線を強度保持のため固定する際、慎重に取付けを行えば、
Tシリーズと同様に橋やダム、ビルなどの大型構造物、また海水にさらされる (最長1年間)場所等での使用が可能です。
特に、スペースの関係でTタイプのトランジションが取り付けられない場所に最適です。

型式番号	公称抵抗値 (Ω)	公称ゲージ率	グリッドジオメトリ	ゲージ長	リード線	シム寸法 (mm)
						シム長	シム幅
LEA-06-W125E-350/10L	350	2.0	Axial	3.175	シールドビニル	20.32	10.16
LEA-06-W125F-350/10L	350	2.0	Shear	3.175	シールドビニル	25.4	12.7

▲ このページの先頭に戻る

LZE/LZNシリーズ ( 高温用溶接型ひずみゲージ )

最高使用温度980℃の線ひずみゲージで、ゲージリードはM、Fの2タイプ用意してあります。

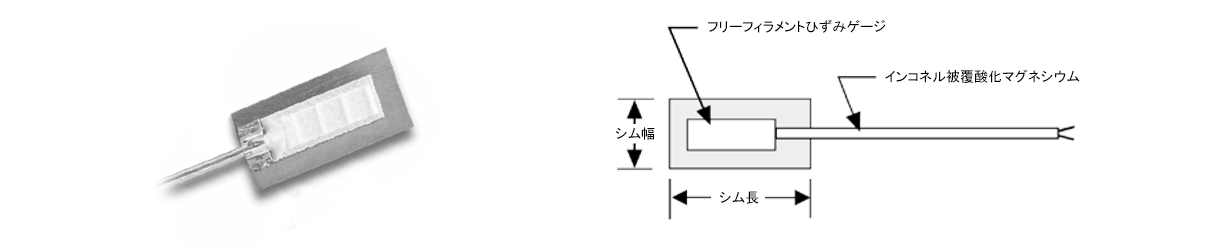

Mタイプ ゲージリード

高温用クロメル‐アルメル線を用いたシム一体型のフリーフィラメント型ひずみゲージです。

型式番号	公称抵抗値 (Ω)	公称ゲージ率	合金箔	耐熱温度 (℃)	ゲージ長	リード線	リード端子	シム寸法 (mm)
								シム長	シム幅
LZN-NC-W250G-120/2M	120	2.0	NiChrom V	871	6.35	Chromel-Alumel	なし	12.7	7.62
LZE-NC-W250G-120/2M		4.0	Pt8W	982

▲ このページの先頭に戻る

Fタイプ ゲージリード

高温用クロメル‐アルメル線と溶接端子が一体となった溶接型フリーフィラメントひずみゲージです。

型式番号	公称抵抗値 (Ω)	公称ゲージ率	合金箔	耐熱温度 (℃)	ゲージ長	リード線	リード端子	シム寸法 (mm)
								シム長	シム幅
LZN-NC-W250G-120/2F	120	2.0	NiChrom V	649	6.35	Chromel-Alumel	あり	12.7	7.62
LZE-NC-W250G-120/2F		4.0	Pt8W

▲ このページの先頭に戻る

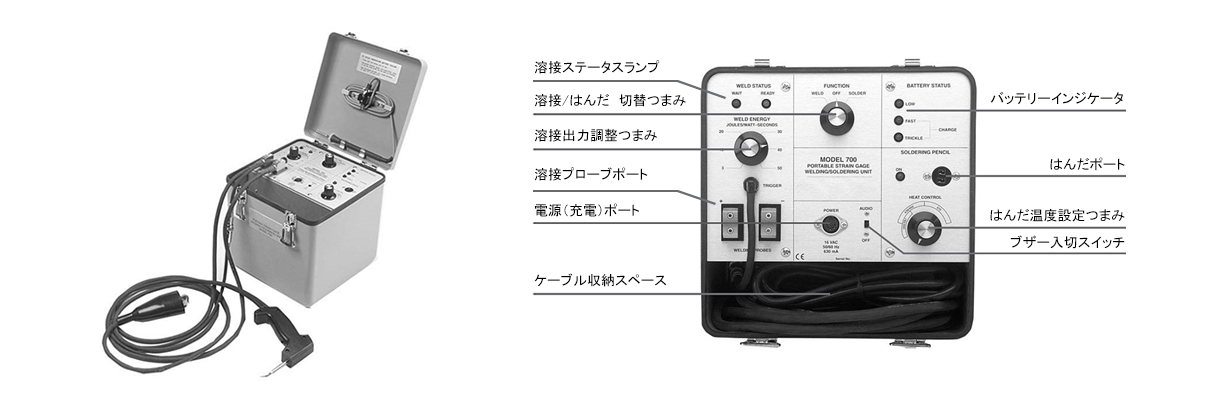

700型 ポータブルひずみゲージ溶接器

どこにでも持ち運べる容量放電式点溶接装置で、溶接型ひずみゲージや温度センサのスポット溶接に使用します。
本体は頑丈な防水ケースに収納されており、DC電源のためAC電源が取れない場所での使用も可能です。
小型のペンシル型はんだごてを標準装備。はんだごての先端温度を広範囲に調整できるので、屋内・屋外でのはんだ付けに使用することができます。

本体
外形寸法	230mm×230mm×250mm
本体重量	9.5 kg
動作温度範囲	-20℃ ～ 50℃
充電用アダプタ (AC-AC)	入力：AC 115V ～ 230V (50Hz/60Hz) 出力：AC16V (50Hz/60Hz), 630ｍA
充電警告機能	「LOW」ランプ点灯：要充電
充電機能	過充電防止機能付　※満充電後はトリクル充電
充電ランプ	「FAST」：急速充電中 及び 「TRICKLE」：トリクル充電中

溶接機能
溶接出力	3～50ジュール ※無段階調整
開放電圧	25V (DC)未満
使用間隔	20回/分 (30ジュール・標準)
溶接可能回数 (満充電時)	約2,000回 (溶接出力30ジュール設定時) ※当社溶接型ひずみゲージを40個取り付けることができます。
充電時間 (残量ゼロ時)	12時間 (75%充電)、18時間 (100%充電)
バッテリー	12V、5A 密閉型充電式鉛蓄電池
溶接プローブ	振れ止め手動トリガー式
プローブケーブル	1.5ｍ
溶接インジケータ	本体パネルに「WAIT」＆「READY」ランプ表示 ※音声モードへ切替可

はんだ機能
温度設定範囲	90℃ ～ 480℃ (無段階調整)
はんだこて部重量	31g
こて部 電圧/電力	12V/25W
連続使用可能時間	4時間 (設定温度183℃、満充電時)
